Selam! CNC işleme şaftlarının bir tedarikçisi olarak, bir süredir oyunda bulundum. Endüstride karşılaştığımız en yaygın zorluklardan biri, CNC işlenmiş bir şaftta kama yolunun doğruluğunu sağlamaktır. Çok önemlidir, çünkü küçük bir hata bile şaftın kullanıldığı makinelerin tüm çalışmasını bozabilir. Yani, bu blogda, o kama geçidi doğruluk noktasını almamızdan nasıl emin olacağımız konusunda bazı ipuçları ve püf noktaları paylaşacağım.
Temel bilgileri anlamak
Öncelikle, bir köy yolunun ne olduğu hakkında konuşalım. Bir kere, bir şaft içine kesilmiş bir yuva veya oluktur ve bir anahtar tutmak için kullanılır. Bu anahtar daha sonra şaftı bir dişli veya kasnak gibi dönen bir bileşene bağlar ve birlikte dönmelerine izin verir. Pürüzsüz ve verimli bir güç iletimi için kama yolunun doğruluğu çok önemlidir.
Kama yolu doğruluğunu etkileyen temel faktörler arasında makinenin hassasiyeti, kullandığımız kesme araçları, şaftın malzemesi ve CNC makinesinin programlanması yer alır. Bu öğelerden herhangi biri kapalıysa, yanlış kama yollarına yol açabilir.
Makine hassasiyeti
CNC makinesinin kendisi Keyway doğruluğunda büyük bir rol oynar. Yüksek hassas bir makine bir zorunluluktur. Makinenin iyi tutulduğundan ve düzenli olarak kalibre edildiğinden emin olmalıyız. Zamanla, makine doğruluğunu etkileyebilecek aşınma ve yıpranma yaşayabilir. Dolayısıyla, düzenli bakım kontrolleri esastır.
Örneğin, CNC makinesinin doğrusal kılavuzları, herhangi bir hasar veya aşırı aşınma belirtisi açısından incelenmelidir. Kılavuzlar pürüzsüz değilse, kesme aracının düzensiz hareket etmesine neden olabilir ve bu da yanlış bir anahtara neden olabilir. Ayrıca, makine eksenlerinin hareketini kontrol eden bilyalı vidaların iyi durumda olması gerekir. Gevşek veya hasarlı bilyalı vidalar konumlandırma hatalarına yol açabilir.
Kesme aletleri
Kesme aletlerinin seçimi bir başka kritik yönüdür. Özellikle kama yolu kesimi için tasarlanmış yüksek kaliteli araçlar kullanmamız gerekiyor. Karbür uç fabrikaları popüler bir seçimdir, çünkü sert, aşınma - dirençlidir ve temiz bir kesim sağlayabilirler.
Bir kesme aracı seçerken, çapını ve uzunluğunu da dikkate almamız gerekir. Aracın çapı, kesmek istediğimiz k önleminin genişliğiyle eşleşmelidir. Yanlış çapa sahip bir alet kullanmak, çok geniş veya çok dar bir kere ile sonuçlanabilir. Aracın uzunluğu, aşırı sapmaya neden olmadan kama yolunun gerekli derinliğine ulaşmak için yeterli olmalıdır.
Örneğin, derin bir kedi yolu kesiyorsak, çok uzun ve ince bir araç kullanmak, kesme işlemi sırasında bükülmesine neden olabilir ve yanlış bir kama şekli şekline yol açabilir. Kontrol edebilirizCNC İşleme 303 304 316 Paslanmaz Çelik ParçalarFarklı malzemelerin ve kesme araçlarının CNC işleme işleminde nasıl etkileşime girdiğine dair bazı örnekleri görmek.
Materyal Hususlar
Milin malzemesi de kama yolu doğruluğunu etkileyebilir. Farklı malzemeler sertlik, süneklik ve işlenebilirlik gibi farklı özelliklere sahiptir. Örneğin, paslanmaz çelik şaftlar için yaygın bir malzemedir, ancak hafif çeliğe kıyasla işlenmesi daha zor olabilir, çünkü çalışmaya daha zor ve daha eğilimlidir - sertleştirme.
Paslanmaz bir çelik şaft işlerken, doğru kesme parametrelerini kullanmamız gerekir. Yavaş bir kesme hızı ve daha yüksek besleme hızı, çalışmayı önlemeye yardımcı olabilir - sertleşmeyi ve daha doğru bir kama yolu sağlayabilir. Öte yandan, alüminyum gibi daha yumuşak bir malzemeyi işlerken, daha yüksek bir kesme hızı ve daha düşük bir besleme hızı kullanabiliriz.
Ayrıca şaft malzemesindeki iç streyi de dikkate almamız gerekir. Mil artık strese sahipse, kesme işlemi sırasında malzemenin deforme olmasına neden olabilir ve bu da yanlış bir kama yoluna yol açabilir. Kalan stresi azaltmak için, işlemeden önce şaftta ısıl işlem gerçekleştirebiliriz.
CNC programlama
CNC makinesinin programlanması sihrin gerçekleştiği yerdir. Makineye tam olarak nasıl kesileceğini anlatan kesin bir program oluşturmamız gerekiyor. Program doğru koordinatları, kesme hızlarını, yem hızlarını ve kesme derinliklerini içermelidir.
Kama yolunu programlarken, aracın yarıçap tazminatını hesaba katmalıyız. Bu, kama yolunun gerçek genişliğinin tasarım spesifikasyonlarıyla eşleşmesini sağlar. Ayrıca derin köy yollarını keserken uygun gagalama döngülerini kullanmamız gerekiyor. Gagalama döngüleri, yongaları temizlemek için kesme işlemi sırasında aletin periyodik olarak geri çekilmesini içerir, bu da çipin önlenmesine yardımcı olur ve kesimin doğruluğunu iyileştirir.
Örneğin, 10 mm derinliğinde bir kama yolu kesersek, aletin bir seferde 2 mm'lik kestiği, yongaları temizlemek için geri çekildiği ve daha sonra başka bir 2 mm aşağı hareket ettiği bir gagalama döngüsü kullanabiliriz. Bu şekilde, aracı kırmasına veya yanlış bir anahtar oluşturmasına neden olabilecek çip - tıkanma gibi sorunlardan kaçınabiliriz.
Kalite kontrolü
Kıdam kesildikten sonra kalite kontrol kontrolleri yapmamız gerekir. Kedi yolunun boyutlarını doğrulamak için kaliperler, mikrometreler ve koordinat ölçüm makineleri (CMMS) gibi ölçüm araçlarını kullanabiliriz.
Bir kaliper, kama yolunun genişliğini hızlı bir şekilde kontrol etmek için kullanılabilir. Bir mikrometre, kama derinliğinin daha doğru bir ölçümünü sağlayabilir. Ve bir CMM, kama yolunun konumunu, genişliğini ve derinliğini yüksek hassasiyetle ölçebilir ve tasarım özelliklerini karşılamasını sağlar.
Kalite kontrol kontrolleri sırasında herhangi bir tutarsızlık bulursak, makinede, kesme araçlarında veya programlamada ayarlamalar yapmamız gerekir. Bu yinelemeli kesme, ölçme ve ayarlama süreci, yüksek doğruluk anahtar yollarına ulaşmak için gereklidir.
Gerçek - Dünya Uygulamaları
Gerçek - dünya senaryolarında, çeşitli endüstrilerde doğru kama yolları çok önemlidir. Örneğin, otomotiv endüstrisinde, pürüzsüz dişli değişimi sağlamak için şanzımanlarda doğru kama yollarına sahip şaftlar kullanılır. Havacılık ve uzay endüstrisinde, uçak motorlarının ve diğer kritik bileşenlerin güvenilir çalışması için kama yolu doğruluğu hayati önem taşır.

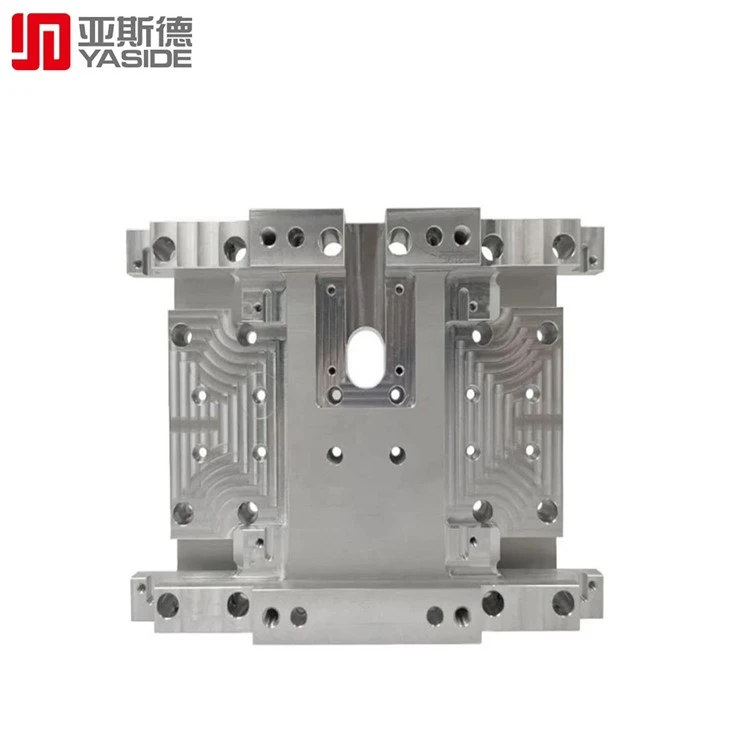

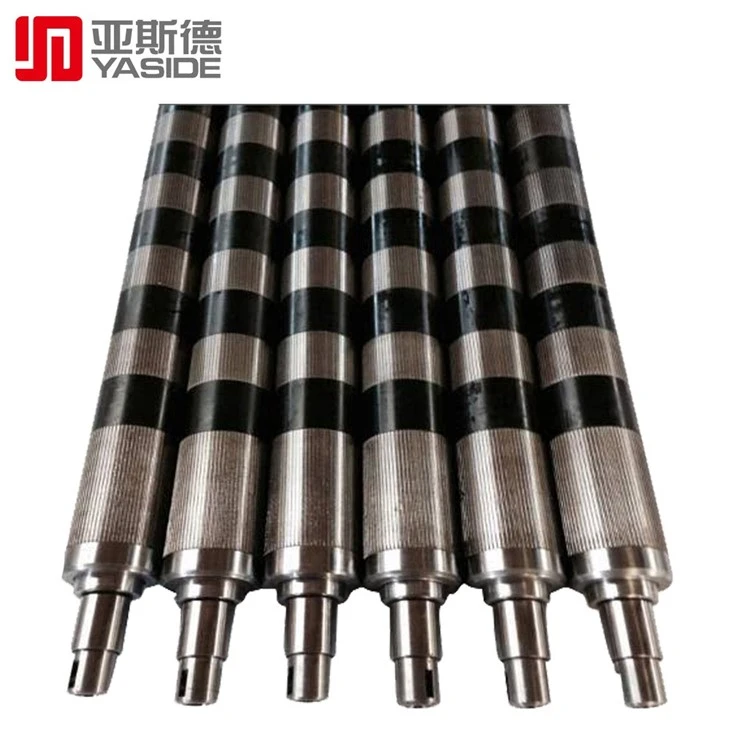

Bir göz atabilirizPost Presleme Katlanır Makine Silindir CNC İşleme Yedek Parçalar İşlemeVeMakine uçakları için büyük parça işlemeFarklı uygulamalarda kama yolu doğruluğunun nasıl önemli olduğunu görmek. Bu bağlantılar, doğru CNC işlenmiş şaftlara dayanan çeşitli ürün yelpazesini göstermektedir.
Çözüm
CNC işlenmiş bir şaftta kama yolunun doğruluğunu sağlamak, makine hassasiyetini, doğru kesme aletlerini, malzeme hususlarını, uygun CNC programlamasını ve katı kalite kontrolünü içeren çok yönlü bir işlemdir. Bu yönlere dikkat ederek, doğru kama yollarına sahip yüksek kaliteli şaftlar üretebiliriz.
Hassas kama yollarıyla CNC işleme şaftları için pazardaysanız, yardımcı olmak için buradayız. Gereksinimlerinizi karşılamak için sanat ekipmanının uzmanlığına ve devletine sahibiz. İster küçük bir özel şaft veya büyük ölçekli bir üretime ihtiyacınız olsun, size en iyi çözümler sunabiliriz. Ücretsiz bir teklif için bizimle iletişime geçin ve projeniz hakkında bir tartışma başlatalım.
Referanslar
- John Doe tarafından "CNC İşleme El Kitabı"
- Jane Smith tarafından "Kesme Aracı Teknolojisi"
- Millerin CNC işlenmesi için endüstri standartları ve yönergeleri
