Kamalı miller, çeşitli mekanik sistemlerde önemli bileşenlerdir ve dönen parçalar arasında torkun güvenilir bir şekilde iletilmesini sağlar. Kamalı millerin imalatı söz konusu olduğunda iki yaygın yöntem broşlama ve CNC işlemedir. CNC spline mil tedarikçisi olarak, hem süreçler hem de bunların farklılıkları hakkında derinlemesine bilgiye sahibim. Bu blogda, kamalı miller için broşlama ve CNC işleme arasındaki farklılıkları inceleyeceğim.
1. Süreç Prensipleri
Broşlama
Broşlama, broş adı verilen dişli bir aletin kullanıldığı bir işleme işlemidir. Broşta giderek daha büyük bir dizi diş bulunur ve iş parçası boyunca çekilirken veya itilirken her diş az miktarda malzeme çıkarır. Kamalı miller için özel kama profiline sahip bir broş kullanılır. Broşlama işlemi tek geçişli bir işlemdir; bu, tüm spline profilinin tek bir sürekli hareketle kesilmesi anlamına gelir. Bu, özellikle yüksek hacimli üretim için spline üretmenin nispeten hızlı bir yolu olmasını sağlar.
CNC İşleme
Öte yandan CNC (Bilgisayar Sayısal Kontrolü) işleme, çıkarımlı bir imalat sürecidir. Bir iş parçasından malzemeyi çıkarmak için torna tezgahları, frezeler veya taşlayıcılar gibi bilgisayar kontrollü takım tezgahlarını kullanır. Kamalı miller için, kesme aletini önceden tanımlanmış bir yol boyunca hareket ettirerek kama profilini kesmek üzere bir CNC makinesi programlanabilir. CNC makinesi, tasarımda yüksek hassasiyet ve esneklik sağlayan bir CAD (Bilgisayar Destekli Tasarım) modelinden bir dizi talimat okur.
2. Hassasiyet ve Tolerans
Broşlama
Broşlama, özellikle standart spline profilleri için yüksek düzeyde hassasiyet sağlayabilir. Broş özel yapım bir alettir ve doğru spesifikasyonlara göre üretildiğinde dar toleranslara sahip tutarlı spline profilleri üretebilir. Ancak broşlamanın kesinliği, broşun kendisinin doğruluğu ile sınırlıdır. Broştaki herhangi bir aşınma veya hasar, kamalı milin kalitesini etkileyebilir. Ayrıca broşlama, standart olmayan veya karmaşık spline profilleri üretmek için daha az uygundur çünkü bu tür profiller için özel bir broş oluşturmak pahalı ve zaman alıcı olabilir.
CNC İşleme
CNC işleme mükemmel hassasiyet sunar ve çok çeşitli toleransları işleyebilir. Modern CNC makineleri, genellikle birkaç mikrometre dahilinde son derece yüksek düzeyde doğruluk elde etme kapasitesine sahiptir. Makineyi bir CAD modeline dayalı olarak programlayabilme yeteneği, hem standart hem de standart olmayan spline profillerinin kolaylıkla üretilmesine olanak tanır. CNC işleme aynı zamanda iş parçası malzemesindeki veya diğer faktörlerdeki değişiklikleri telafi etmek ve yüksek kaliteli son ürün sağlamak için üretim süreci sırasında ayarlamalar da yapabilir. Örneğin, bir ihtiyacınız varsaCNC İşleme Flanşıbenzersiz spline tasarımıyla CNC işleme daha iyi bir seçim olacaktır.
3. Yüzey İşlemi
Broşlama
Broşlama yoluyla elde edilen yüzey kalitesi genellikle iyidir. Broş dişlerinin kesme hareketi, kama üzerinde nispeten pürüzsüz bir yüzey bırakır. Ancak yüzey kalitesi broşun kalitesi, iş parçasının malzemesi ve kesme hızı gibi faktörlerden etkilenebilir. Bazı durumlarda istenilen yüzey pürüzlülüğünü elde etmek için ilave bitirme işlemleri gerekebilir.
CNC İşleme
CNC işleme üstün bir yüzey kalitesi sağlayabilir. CNC operatörü, kesme takımlarını, ilerleme hızlarını ve iş mili hızlarını dikkatli bir şekilde seçerek spline'ın yüzey pürüzlülüğünü kontrol edebilir. Gelişmiş CNC makineleri, yüzey kalitesini daha da iyileştirebilen yüksek hızlı işleme ve çok eksenli yetenekler gibi özelliklerle donatılmıştır. Yüksek hassasiyetli mekanik sistemler gibi pürüzsüz yüzey kalitesinin kritik olduğu uygulamalar için CNC işleme genellikle tercih edilen yöntemdir. Eğer arıyorsanızÖzelleştirilmiş CNC İşleme Paslanmaz Çelik FlanşMükemmel yüzey kalitesiyle CNC işleme ihtiyaçlarınızı karşılayabilir.
4. Üretim Hacmi
Broşlama
Broşlama, yüksek hacimli üretim için oldukça verimlidir. Broşlama kurulduktan sonra işlem hızlı ve tutarlı bir şekilde tekrarlanabilir. Broşlamanın tek geçişli yapısı, nispeten kısa bir sürede çok sayıda yivli şaftın üretilebileceği anlamına gelir. Broşlamanın kurulum süresi nispeten uzundur, çünkü broşun broşlama makinesine dikkatli bir şekilde hizalanması ve takılması gerekir. Ancak büyük ölçekli üretimlerde parça başına maliyet önemli ölçüde azaltılabilir.
CNC İşleme

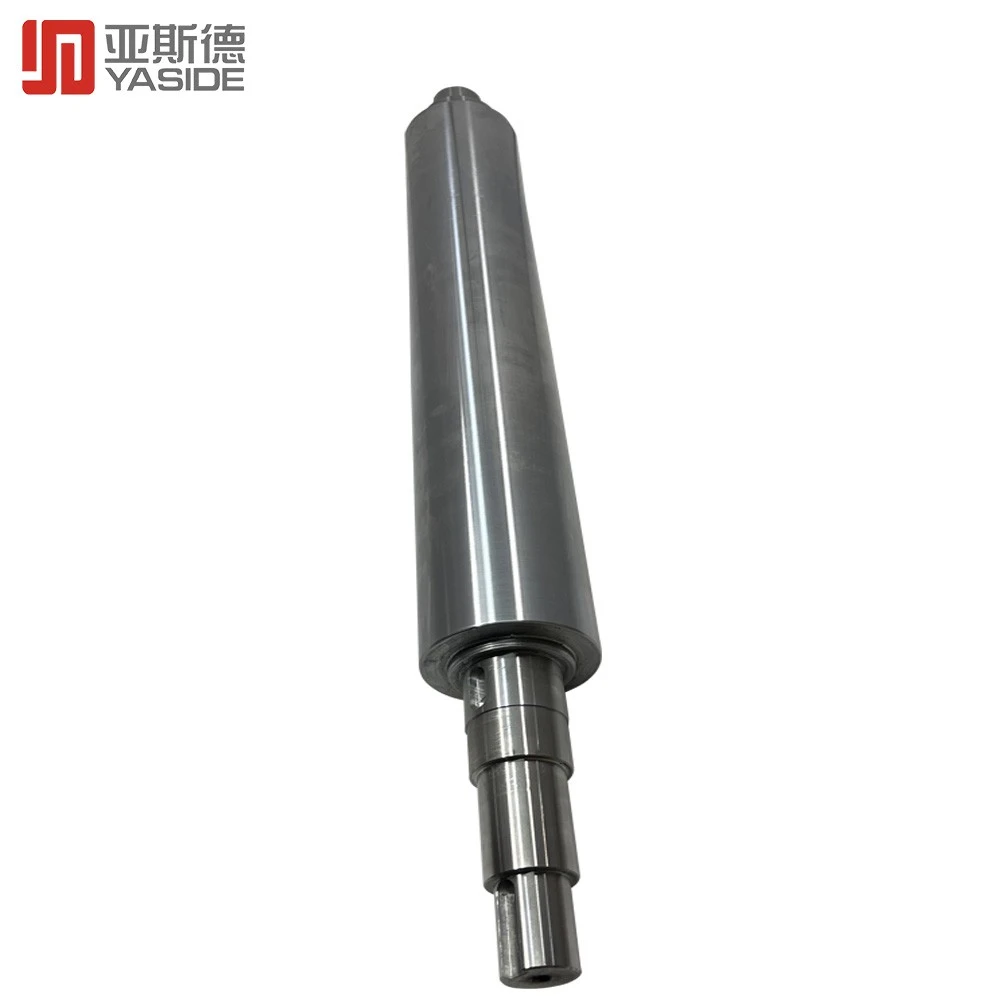

CNC işleme, düşük ila orta hacimli üretim için daha uygundur. CNC işleme için kurulum süresi, özellikle hızlı değiştirilebilen takım sistemlerine sahip modern CNC makineleri kullanıldığında, broşlamaya kıyasla genellikle daha kısadır. CNC işleme aynı zamanda daha fazla esneklik sunar, çünkü makine farklı spline profilleri üretecek şekilde kolayca yeniden programlanabilir. Bu, onu küçük seri üretim veya prototip oluşturma için ideal kılar. Örneğin az sayıda üretim yapmanız gerekiyorsaİç Astar Döner Disk Tahrik Mili Çelik Parçalarıbenzersiz spline tasarımlarıyla CNC işleme, uygun maliyetli bir seçenektir.
5. Maliyet
Broşlama
Broşlamanın ilk maliyeti nispeten yüksektir. Bunun temel nedeni, özel yapım bir alet olan broşun üretim maliyetidir. Dayanıklılığını ve doğruluğunu sağlamak için broşun hassas bir şekilde taşlanması ve ısıl işleme tabi tutulması gerekir. Ancak yüksek hacimli üretim için parça başına maliyet nispeten düşük olabilir. Broşlama maliyeti aynı zamanda özel bir ekipman olan broşlama makinesinin maliyetini de içerir.
CNC İşleme
CNC işlemenin maliyeti, spline profilinin karmaşıklığı, iş parçasının malzemesi ve üretim hacmi gibi çeşitli faktörlere bağlıdır. Basit spline profilleri ve düşük hacimli üretim için CNC işleme, broşlamadan daha uygun maliyetli olabilir. CNC işlemenin maliyeti, CNC makinesinin, kesici takımların ve programlamanın maliyetini içerir. Ancak üretim hacmi arttıkça broşlamaya göre nispeten daha uzun işleme süresi nedeniyle parça başına maliyet artabilir.
6. Malzeme Uyumluluğu
Broşlama
Broşlama, çelik, alüminyum ve pirinç gibi metaller de dahil olmak üzere çok çeşitli malzemelerle kullanılabilir. Ancak broşlama işlemi sert veya kırılgan malzemeler için daha zorlu olabilir çünkü broşta aşırı aşınma veya kırılma yaşanabilir. Bu malzemelerin işlenmesi için özel broşlar gerekebilir ve bu da maliyeti artırabilir.
CNC İşleme
CNC işleme, malzeme uyumluluğu açısından oldukça çok yönlüdür. Sert metaller, plastikler ve kompozitler de dahil olmak üzere çok çeşitli malzemeleri işleyebilir. Kesme hızı ve ilerleme hızı gibi kesme parametrelerini ayarlama yeteneği, CNC makinelerinin farklı malzemeleri etkili bir şekilde işlemesine olanak tanır. Bu, sertliğine veya kırılganlığına bakılmaksızın, belirli bir malzemenin gerekli olduğu uygulamalar için CNC işlemeyi iyi bir seçim haline getirir.
Çözüm
Sonuç olarak, spline millerin imalatı söz konusu olduğunda hem broşlama hem de CNC işlemenin kendi avantajları ve dezavantajları vardır. Broşlama, standart spline profillerin yüksek hacimli üretimi için idealdir ve yüksek hız ve iyi hassasiyet sunar. Öte yandan, CNC işleme, özellikle standart olmayan veya karmaşık spline profilleri için düşük ila orta hacimli üretim için daha uygundur ve daha fazla esneklik, hassasiyet ve yüzey kalitesi sağlar.
CNC spline mil tedarikçisi olarak, özel ihtiyaçlarınız için doğru üretim yöntemini seçmenin önemini anlıyorum. İster özel tasarımlı spline millerinden oluşan küçük bir partiye ister standart spline'lardan oluşan büyük ölçekli bir üretime ihtiyacınız olsun, size yüksek kaliteli ürünler sağlayabilirim. CNC spline mil ürünlerimizle ilgileniyorsanız veya üretim süreciyle ilgili sorularınız varsa, lütfen satın alma görüşmesi için benimle iletişime geçmekten çekinmeyin. Size en iyi çözümleri ve mükemmel müşteri hizmetini sunmaya kararlıyım.
Referanslar
- Kalpakjian, S. ve Schmid, SR (2009). İmalat Mühendisliği ve Teknolojisi. Pearson Prentice Salonu.
- Groover, MP (2010). Modern Üretimin Temelleri: Malzemeler, Süreçler ve Sistemler. Wiley.
