CNC (Bilgisayar Sayısal Kontrol) Makineleri dünyası söz konusu olduğunda, motor şaftı, ekipmanın genel performansını ve verimliliğini önemli ölçüde etkileyen kritik bir bileşen olarak durur. CNC motor şaftlarının saygın bir tedarikçisi olarak, bu temel parçaların kalitesini ve güvenilirliğini sağlamak için katı standartlara uymanın önemine ilk elden tanık oldum. Bu blogda, bir CNC motor şaftının karşılaşması gereken temel standartları araştıracağım ve sektördeki kişiler için değerli bilgiler sağlayacağım.
Malzeme kalitesi
Bir CNC motor şaftı için malzeme seçimi temeldir ve performansını büyük ölçüde etkileyebilir. Yüksek kaliteli çelikler, mükemmel güçleri, dayanıklılıkları ve aşınma ve yıpranmaya karşı dirençleri nedeniyle yaygın olarak kullanılır. Örneğin, 4140 veya 4340 gibi alaşım çelikler popüler seçeneklerdir. Bu çelikler, iyi bir sertlik ve tokluk dengesi sunar ve şaftın deforme olmadan yüksek tork yüklerine dayanmasına izin verir.
Paslanmaz çelik, özellikle korozyon direnci bir endişe olduğunda başka bir seçenektir.Paslanmaz Çelik 316 Flanş Hidrolik Pompa Plakası İşleme Parçalarıgenellikle çeşitli ortamlarda iyi korozyon direnci sağlayan paslanmaz çelik 316'dan yapılır. Motor şaftlar için kullanıldığında, paslanmaz çelik, özellikle şaftın neme veya aşındırıcı maddelere maruz kalabileceği uygulamalarda daha uzun bir ömür sağlayabilir.
Malzeme ayrıca şaft boyunca düzgün özelliklere sahip olmalıdır. Sertlik veya yoğunluktaki varyasyonlar gibi herhangi bir homojenlik, şaftın erken başarısızlığına neden olabilecek düzensiz stres dağılımına yol açabilir. Bu, malzeme seçimi ve üretim süreci sırasında katı kalite kontrolü gerektirir.
Boyutsal doğruluk
Boyutsal doğruluk, bir CNC motor mili için çok önemlidir. Mil, motor ve genel CNC sistemi içinde uygun uyum ve işlevi sağlamak için hassas boyutlara işlenmelidir. Çap, uzunluk veya konsantriklikte küçük bir sapma bile önemli sorunlara yol açabilir.
Mil çapının sıkı toleranslar içinde olması gerekir. Çok büyük bir şaft yataklara veya diğer çiftleşme bileşenlerine sığmazken, çok küçük bir şaft aşırı oyuna neden olabilir, bu da titreşime ve verimliliğe neden olabilir. Örneğin, yüksek hızlı uygulamalarda, şaft çapındaki bir sapma, motora ve makinelerin diğer kısımlarına zarar verebilecek dengesiz dönüşe neden olabilir.
Konsantriklik başka bir önemli yönüdür. Mil motor içinde mükemmel bir şekilde ortalanmalıdır. Herhangi bir eksantriklik, rulmanlarda eşit olmayan yüklemeye neden olabilir, bu da artan aşınmaya ve potansiyel başarısızlığa yol açabilir. Yüksek eşmerkezlilik elde etmek, gelişmiş işleme teknikleri ve hassas ölçüm ekipmanı gerektirir.
Uzunluk da kritik bir boyuttur. Motor bileşenlerin uygun şekilde hizalanmasını sağlamak ve gücü etkili bir şekilde iletmek için şaft doğru uzunluk olmalıdır. Yanlış uzunluk, tüm sistemin performansını ve uzun ömürlülüğünü etkileyebilecek yanlış hizalama sorunlarına neden olabilir.
Yüzey kaplaması
Bir CNC motor şaftının yüzey kaplaması, performansında hayati bir rol oynar. Pürüzsüz bir yüzey kaplaması, şaft ve yataklar arasındaki sürtünmeyi azaltır, bu da aşınma ve ısı üretimini azaltır. Bu, aşırı ısının rulmanların erken başarısız olmasına neden olabileceği yüksek hızlı uygulamalarda özellikle önemlidir.
İyi bir yüzey kaplaması da şaft üzerinde kir ve enkaz birikimini önlemeye yardımcı olur. Kirli veya tozlu ortamlarda, pürüzlü bir yüzey, aşınmayı hızlandırabilen ve şaft ve yataklara zarar verebilen parçacıkları yakalayabilir.

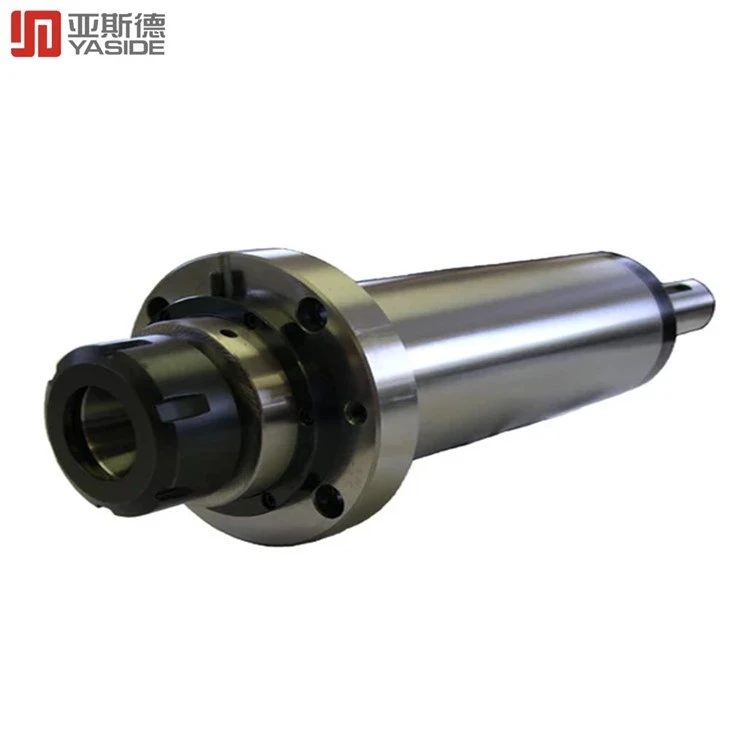

Yüzey kaplaması tipik olarak pürüzlülük ortalaması (RA) açısından ölçülür. Çoğu CNC motor şaftı için, pürüzsüz bir yüzeyi gösteren düşük bir RA değeri istenir. Gibi gelişmiş işleme işlemleriCNC Taşlama Bileşenleri ÖzelleştirmeGerekli yüzey kaplamasını elde etmek için kullanılabilir. Bu işlemler, şaftın belirtilen standartları karşılamasını sağlayarak yüzey dokusunu tam olarak kontrol edebilir.
Sertlik ve ısıl işlem
Bir CNC motor mili için uygun sertlik gereklidir. Milin, yüksek yük koşullarında aşınmaya ve deformasyona direnecek kadar sert olması, ancak kırılgan kırığı önleyecek kadar sert olması gerekir. Isıl işlem, istenen sertlik ve mekanik özellikleri elde etmek için kullanılan yaygın bir yöntemdir.
Söndürme ve temperleme gibi ısıl işlem süreçleri yoluyla, şaftın iç yapısı sertliğini ve tokluğunu arttırmak için modifiye edilebilir. Söndürme, mili hızla yüksek bir sıcaklıktan soğutur, bu da sert bir martensitik yapı oluşturur. Bununla birlikte, bu yapı kırılgan olabilir, bu nedenle kırılganlığı azaltmak ve tokluğu artırmak için temperleme gerçekleştirilir.
Milin sertliği çapraz kesiti boyunca düzgün olmalıdır. Düzgün olmayan sertlik, operasyon sırasında farklı genişlemeye ve kasılmaya yol açabilir, bu da çatlamaya veya diğer hasar biçimlerine neden olabilir. Isıl işlem sürecinin tutarlı olmasını ve nihai sertliğin gerekli standartları karşıladığından emin olmak için kalite kontrol önlemleri mevcut olmalıdır.
Burulma ve bükülme gücü
Bir CNC motor mili, çalışma sırasında hem burulma hem de bükme kuvvetlerine tabi tutulur. Burulma gücü, şaftın bükülme kuvvetlerine direnme yeteneğidir, bükme gücü ise bükme momentlerine dayanma yeteneğini ifade eder.
Motor şaftının ağır CNC makinelerinde olduğu gibi yüksek tork iletmesi gereken uygulamalarda, yüksek burulma mukavemeti çok önemlidir. Mil, plastik deformasyona girmeden maksimum torku işlemek için tasarlanmalı ve üretilmelidir. Bu, şaftın çapraz kesit şekli ve malzeme özelliklerinin dikkatli bir şekilde değerlendirilmesini gerektirir.
Bükme mukavemeti de, özellikle şaftın harici yüklere tabi tutulabileceği veya yanlış hizalamanın meydana gelebileceği uygulamalarda da önemlidir. Yetersiz bükülme mukavemetine sahip bir şaft yük altında sapabilir, bu da motor bileşenlerinin yanlış hizalanmasına neden olabilir ve erken arızaya yol açabilir.
Denge
Denge, özellikle yüksek hızlı uygulamalarda bir CNC motor mili için kritik bir faktördür. Dengesiz bir şaft, motora, yataklara ve CNC sisteminin diğer bileşenlerine zarar verebilen aşırı titreşime neden olabilir. Titreşim ayrıca gürültüye, azaltılmış hassasiyete ve ekipmanın daha kısa ömrüne yol açabilir.
Statik ve dinamik denge iki önemli kavramdır. Statik denge, şaftın ağırlık merkezinin dönme ekseninde olmasını sağlar. Öte yandan dinamik denge, dönme sırasında şaftın uzunluğu boyunca kütlenin dağılımını dikkate alır.
Uygun dengeyi elde etmek için, şaftın fazla malzemeyi çıkarmak veya karşı ağırlık eklemek için işlenmesi veya ayarlanması gerekebilir. Dengesizliği ölçmek ve gerekli düzeltmeleri yapmak için özel dengeleme ekipmanı kullanılır.
Keyway ve Spline kalitesi
Birçok CNC motor şaftı, şaft ve dişliler veya kasnaklar gibi diğer bileşenler arasında tork iletmek için kama veya spline içerir. Bu kama yollarının ve spline'ın kalitesi güvenilir güç iletimi için çok önemlidir.
Kama yolu doğru boyutlara işlenmeli ve pürüzsüz bir yüzey kaplamasına sahip olmalıdır. Kötü işlenmiş bir kama yolu, anahtarın gevşek bir şekilde sığmasına neden olabilir, bu da kayma ve güç iletim verimliliğinin azalmasına yol açabilir. Benzer şekilde, çiftleşme bileşenlerine uygun bir uyum sağlamak için spline doğru bir şekilde oluşturulmalıdır.
Bazı uygulamalarda,Hassas robot şaft parçalarıDoğru hareket ve konumlandırmayı sağlamak için son derece hassas kama yolları ve splines gerektirebilir. Kama veya spline boyutlarındaki herhangi bir sapma, robotun performansını etkileyebilir ve çalışmasında hatalara yol açabilir.
Çözüm
CNC motor şaftlarının bir tedarikçisi olarak, müşterilerimize yüksek kaliteli ürünler sağlamak için bu standartları karşılamanın önemini anlıyorum. Bu standartların her biri birbiriyle ilişkilidir ve bir kişinin karşılamaması, tüm CNC sisteminin performansı ve güvenilirliği üzerinde önemli bir etkiye sahip olabilir.
CNC motor şaftları için pazardaysanız, bu standartları derinlemesine anlayan ve özel gereksinimlerinizi karşılayan ürünler sağlayabilecek bir tedarikçi seçmek önemlidir. En yüksek endüstri standartlarına yapışan üst çentik CNC motor şaftlarını teslim etmeyi taahhüt ediyoruz. Standart bir şafta veya özelleştirilmiş bir çözüme ihtiyacınız olsun, ihtiyaçlarınızı karşılamak için uzmanlığa ve yeteneklere sahibiz. Tedarik gereksinimlerinizi görüşmek ve verimli bir iş ilişkisi başlatmak için bugün bizimle iletişime geçin.
Referanslar
- Joseph E. Shigley, Charles R. Mischke ve Richard G. Budynas'ın "Makine Mühendisliği Tasarımı"
- Christopher J. McMasters tarafından "CNC İşleme El Kitabı"
- CNC motor şaftlarıyla ilgili endüstri standartları ve özellikleri
